ï»?!DOCTYPE html> 耐火材料工作衬向熔渣中溶解蚀损的˜q‡ç¨‹åˆ†æž - 贵州¾U¢æž«æ¹–耐火材料有限公司
<ruby id="w11ns"><u id="w11ns"></u></ruby>
  • <progress id="w11ns"><pre id="w11ns"></pre></progress>

  • <li id="w11ns"><acronym id="w11ns"></acronym></li>
    <dd id="w11ns"></dd>
      <em id="w11ns"><tr id="w11ns"></tr></em>
        1. 您当前的位置åQ?a href="/">首页 > 行业动æ€?/a> > 详细内容

          耐火材料工作衬向熔渣中溶解蚀损的˜q‡ç¨‹åˆ†æž

          耐火材料工作衬的抗溶渣äçR蚀性,主要军_®šäºŽå…¶åŒ–学矿物性质(相组æˆ?和结构特征,òq¶ä¸Žæ™¶ä½“的大ž®å¯†åˆ‡ç›¸å…Ÿë€?/span>

          酸性耐火材料如蜡石砖åQŒåœ¨é’¢åŒ…上ä‹É用时以溶蚀方式损毁åQŒæ˜¯ç”׃ºŽSiO2在浸透熔渣达到饱和后卛_¯ä½¿äçR入熔渣的¾_˜åº¦å¢žå¤§1~2个数量çñ”。因此,熔渣的浸透速度变小åQŒåªæœ‰å·¥ä½œè¡¬è¡¨é¢çš„耐火材料¾l„分向熔渣中溶解ã€?/span>

          在耐火材料表面˜q›è¡Œå•çº¯çš„溶解蚀损时åQŒæº¶è§£é€Ÿåº¦å†›_®šäºŽè€ç«ææ–™æœ¬èín的成分、生成液相的数量、液相种¾cÕd’Œè€ç«ææ–™¾l„分å¯ÒŽ¶²ç›¸çš„饱和‹¹“度以及液相的粘度,òq‰™šæ¸©åº¦çš„上升而增加ã€?/span>

          ç”׃ºŽè€ç«ææ–™ä»¥æº¶è§£äؓ主要方式蚀损,属于较严格的物理化学˜q‡ç¨‹åQŒæ‰€ä»¥æ‰©æ•£åˆ™å…ähœ‰é‡è¦çš„意义ã€?/span>

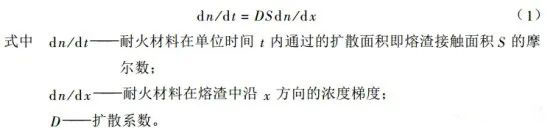

          ç”Þp´¹å…?Fick)扩散一定律可知åQŒè€ç«ææ–™å‘熔渣中的扩散速度为:


          如果用δ表½Cºæ‰©æ•£å±‚的厚度,耐火材料工作衬在扩散层中从紧接其表面的溶解浓度ns(接近于饱和浓åº?均匀地降到熔渣中的浓度nåQŒåˆ™æ‰©æ•£å±‚中的浓度梯度äؓåQ?/span>

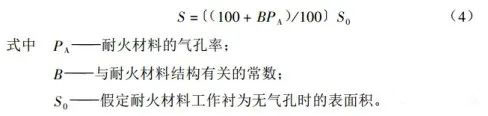

          å¼?说明åQŒè€ç«ææ–™çš„蚀损速度˜q˜å†³å®šäºŽå®ƒçš„表面¿U¯S。S不仅应理解äؓ直接与熔渣接触的工作衬的表面¿U¯ï¼Œ˜q˜åŒ…括熔渣浸入气孔和裂缝的表面积。S与耐火材料的气孔率(&A)存在如下关系式:


          总è“v来说åQŒè€ç«ææ–™çš„气孔率应当包括:气孔大小和åŞçŠ?比表面积/气孔的体¿U?æ€ÀL°”孔率)气孔¿Uç±»åQŒå³æ˜¯å¼€å£æ°”å­?显气å­?˜q˜æ˜¯ž®é—­æ°”å­”åQŒå› ä¸ºå‰è€…便于外来物质的入äçR(说明ž®é—­æ°”孔比开口气孔有åˆ?ã€?/span>

          由式4可知åQŒè€ç«ææ–™çš„抗熔蚀性能随其气孔率的降低而提高。一般认为,气孔率小äº?%能大大提高耐火材料的抗熔蚀性能ã€?/span>

          众所周知åQŒåŒ–学反应惰性决定了耐火材料是否能与接触的熔渣发生溶解反应以及溶解反应的½E‹åº¦åQŒè€Œè€ç«ææ–™çš„密度在很大½E‹åº¦ä¸Šåˆ™å†›_®š˜q™ç§æº¶è§£ååº”的动力学条äšg。所以,提高耐火材料的密度对于减ž®‘熔渣蚀损具有重要的意义。因为,密度高时不仅可以减少耐火材料与熔渣发生溶解反应的总面¿U¯ï¼Œè€Œä¸”˜q˜å¯ä»¥ä¿è¯è€ç«ææ–™å·¥ä½œè¡¬çš„重量同äçR入的熔渣相占大的比重ã€?/span>

          应当指出åQšè™½ç„¶ä½“¿U¯å¯†åº¦ä¸€èˆ¬ç”¨æ¥è¯„仯‚€ç«ææ–™è‡´å¯†½E‹åº¦çš„标准,但它不能表明开口气孔与ž®é—­æ°”孔的比例。因为“气孔聚合”易于åŞ成开口气孔,而不会导致更多的ž®é—­æ°”孔的åŞ成ã€?/span>

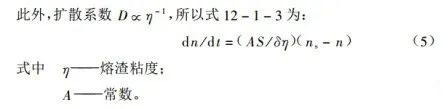

          å¼?说明åQŒè€ç«ææ–™åœ¨ç†”渣中的溶解速度随熔渣粘度的降低而增加ã€?/span>

          熔渣¾_˜åº¦Î·ä¸ä»…军_®šäºŽå…¶æœ¬èín的特性,而且取决于熔渣的温度(随温度上升成指数倍降ä½?ã€?/span>

          æ ÒŽ®¾_˜åº¦å…¬å¼åQ?/span>


          公式6ã€?可以说明åQŒåœ¨ç†”渣中存在固相悬‹¹®ä½“æ—Óž¼Œæ˜¯é™ä½Žè€ç«ææ–™ç†”损的一个重要途径ã€?/span>

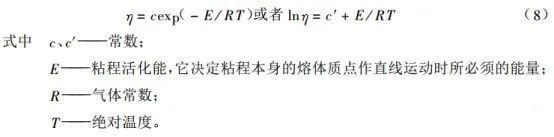

          关于温度对ÎïLš„影响åQŒè®¤ä¸ºç®€å•çš„不缔合熔体满­‘³äºŽå¼—兰克利方程式:


          对于炼钢熔渣的粘度而言åQŒå¼8只是˜q‘似的。不˜q‡ï¼Œ¾_˜åº¦Î·éšæ¸©åº¦çš„上升成指数倍下降的规律却是存在的。在不同的温度下åQŒç†”渣粘度存在如下关¾p»ï¼š


          å¼?说明åQŒæ¸©åº¦æ„ˆé«˜ï¼Œè€ç«å†…衬熔损ž®±æ„ˆå¿«ã€?/span>

          联系我们

           è´µå·ž¾U¢æž«æ¹–耐火材料有限公司

            è”系电话åQ?8786678677åQ?851-82526988

            å…¬å¸é‚®ç®±åQ?724889572@qq.com

            å…¬å¸åœ°å€åQšè´µå·žçœè´µé˜³å¸‚清镇庙儿山山林边火车站

          <ruby id="w11ns"><u id="w11ns"></u></ruby>
        2. <progress id="w11ns"><pre id="w11ns"></pre></progress>

        3. <li id="w11ns"><acronym id="w11ns"></acronym></li>
          <dd id="w11ns"></dd>
            <em id="w11ns"><tr id="w11ns"></tr></em>
